计量过去无法测量的水蒸汽能量的传感系统

干度传感系统

在装置及工厂中,蒸汽作为热能被广泛使用。影响其能源效率的是蒸汽的品质。蒸汽的品质通过“干度”指标来表示。过去人们一直认为准确简便地测量干度是极其困难的事情。阿自倍尔着眼于蒸汽和水吸收不同波长的光这一特性,开发出用近红外光照射管道中流动的蒸汽,通过观测到的吸光特性来计算干度的方法。

背景・需求

过去没有表示蒸汽品质的准确简便的测量方法

锅炉生产出来的高温、高压蒸汽在工业上用于暖气/热水供应、发电、加热/杀菌等各种用途。H2O介质容易获取,而且由于使用的是从蒸汽到液体转化时产生的“潜热”,所以还具有能源效率高的特点。

在蒸汽系统中,通过热交换设备等将气相的饱和蒸汽转化为液相的饱和液,并有效地获取热能。在到达热交换设备前,如果由于管道等的损失,饱和蒸汽的一部分还原为饱和液的话,会损失掉那部分的潜热。这时只能利用显热,所以能效大幅下降。因此,如何将锅炉生产出来的饱和蒸汽,在稳定的状态下输送到设备成了其中的一个难题。

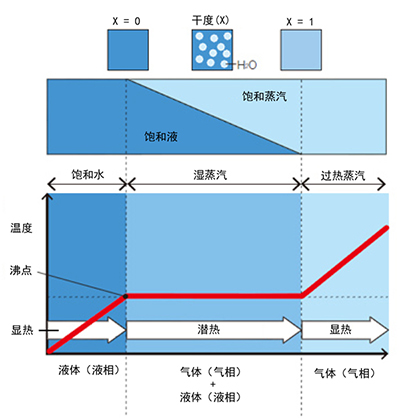

饱和蒸汽所占比例越大越理想,是“高品质的蒸汽”。品质的高低程度用“干度”(dryness 或 quality)指标表示,其定义如下。

干度的范围在0到1之间。提供蒸汽时,干度为1(管道内全部为饱和蒸汽)是最理想的。“干度”是指H2O不是液态,表示处于蒸汽状态的程度。也就是说,它与湿度*不同,湿度一般用来指空气的干燥程度。

干度是测量蒸汽品质的重要指标。除系统的管理以外,它还可以应用于使用蒸汽的设备及工艺的稳定化、节能的推进等。但是过去,业内普遍认为直接、实时进行干度测量是极其困难的。“节流热量计”是唯一用作干度测量的装置,但由于安装时需要对管道进行分支,因此会影响主管道中的蒸汽流量。其他被指出的问题还有很多,包括无法实时测量、无法测量接近大气压的蒸汽,以及测量的稳定性差等。

※湿度是指相对于空气中可能含有的最大水蒸汽含量而言,实际含有的水蒸汽的比例。

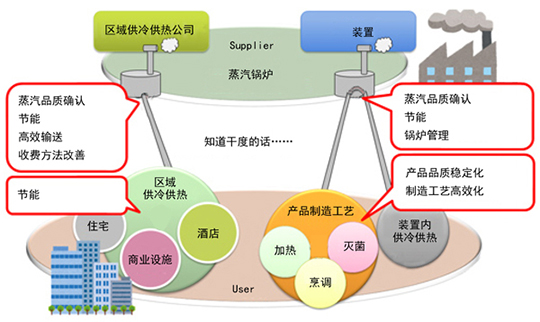

利用蒸汽的能源系统的用途和干度的有用性

湿り蒸気の市場と乾き度

开发的要点

着眼于蒸汽与水不同的吸光特性。应用了吸光分析法的测量方法

阿自倍尔株式会社着眼于饱和蒸汽和饱和液体两种状态下水的吸光性质不同,重新开发出了蒸汽干度传感系统。

阿自倍尔株式会社着眼于饱和蒸汽和饱和液体两种状态下水的吸光性质不同,重新开发出了蒸汽干度传感系统。

很早以前人们就知道H2O在蒸汽状态和液体状态下,尤其是在近红外线照射下,吸收光谱是不同的。用特定的光照射饱和蒸汽和饱和液,只要根据透射光的光谱求出吸光度,就能够知道它们各自所含有的H2O分子的浓度。浓度换算后,能得到饱和蒸汽或饱和液体的质量,最后算出干度。

传感系统的原理和推导算法

过去对于饱和蒸汽及饱和液在近红外线区域的吸收光谱只知道概况,所以首先对吸收光谱的详细内容进行了明确。此外,对管道内蒸汽的活动也知道的不够详尽,所以制作实验设备,对水平管道和垂直管道中的流动状况进行了明确。

根据它们各自的吸光特性,选出几乎不被饱和蒸汽和饱和液吸收的波长(参考光),以及容易被饱和液吸收的波长(探测光),开发出了使用这两种光的传感系统的原理和推导算法。

蒸汽管道设备和传感系统的有效

使用能够任意调整干度/流量/压力的蒸汽管道设备,验证了该传感系统的有效性。实验结果显示,压力为0.5MPa和0.75MPa时,与不同流量下的干度指标之间有明显的关联,该方式的有效性得到了证实。

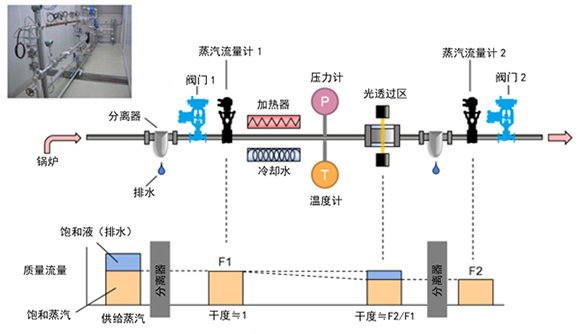

用于评估的蒸汽管道设备

評価用の蒸気配管設備

成果与今后的展望

面向实际应用,加速现场测试

阿自倍尔使用吸收光谱,开发出了能够实时准确测量蒸汽干度的蒸汽干度传感系统原理。通过试制验证了其有效性。与以往需要管道分支的节流热量计不同,它可以串联安装。该方式的实时测量颠覆了一直以来的常识。目前,正在以实际应用为目标推进现场实

如果管道内蒸汽的干度能够可视化,就更容易掌握蒸汽能源系统的损耗,从而实现节能。阿自倍尔为了减少世界上蒸汽系统的能源损耗,将不断致力于打破“干度的准确实时测量是不可能的”这一业界常识。

为什么“潜热”的能源效率高?

饱和状态的蒸汽具有两种状态。分别是饱和蒸汽(气相、气体)和饱和液(液相、液体)。所有物质在相变过程中都会吸收和释放热量,蒸汽系统中使用的水也不例外。要想让H2O从液相变为气相,在1个大气压时每1kg需要2258kJ(千焦)。夏天为了凉快,通过洒水来降低周围的温度,就是利用了相变能够吸热的原理。相反,H2O从气相变为液相时,在1个大气压时每1kg蒸汽会发热2258kJ。

这种相变中要用到的能源叫做“潜热”。在蒸汽系统中,1个大气压时能够使用的热能为每1kg蒸汽2258kJ。

而液体或气体状态的温度能源称为“显热”。显热比潜热小,在1个大气压时100℃的H2O所具有的热能仅为418kJ。所以说使用潜热能够利用更多的能源。

潜热和显热

潜熱と顕熱
