BCP対応入退室管理システム

インテリジェント地震検知システムと入退室・在場者管理システムの連携により、安心・安全をご提供します。

地震計連動緊急警報・入退室管理システム イメージ写真
特長
緊急時に自動警報を発し、避難路を確保
在場者や地震状況の迅速な把握が可能
遠隔地点からも被災地の在場状況の把握が可能
機能
高信頼な地震検知機能
BCPを支援する入退室管理機能
在場者リスト出力機能
仕様
インテリジェント地震検知システム
入退室管理システム
監視カメラシステム

地震発生時の運用とシステム連携概要

災害時の避難路確保のための自動解錠はもとより、安否情報出力機能によって、迅速な安否確認をサポートします。万が一のシステム停止においても、遠隔地への在室者レポート転送機能でパックアップします。

地震発生時の運用とシステム連携概要図

運用の流れ

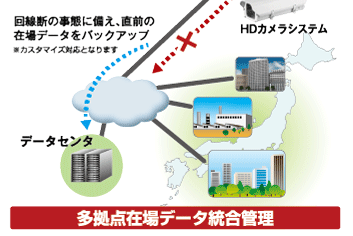

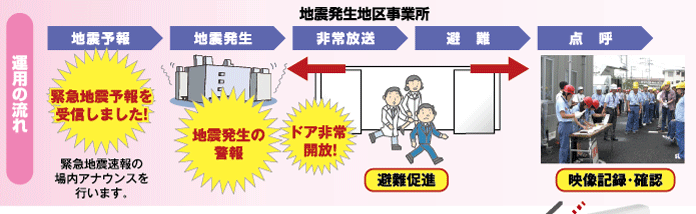

運用の流れフローチャート 多拠点在場データ統合管理
  1. 地震予報
    インテリジェント地震センサ(SES60)
  2. 地震発生
    地震センサからの信号で予め設定された条件で制御出力。
    地震程度に応じて自動判断
  3. 非常放送
    自動ドア制御盤。
    地震センサからの信号で、自動ドア/電気錠ドアを強制解錠。
  4. 避難
    避難促進
  5. 点呼
    映像記録・確認
  6. 他拠点在場データ統合管理
    被災地

システムの流れ

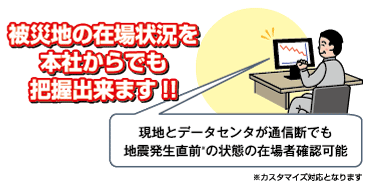

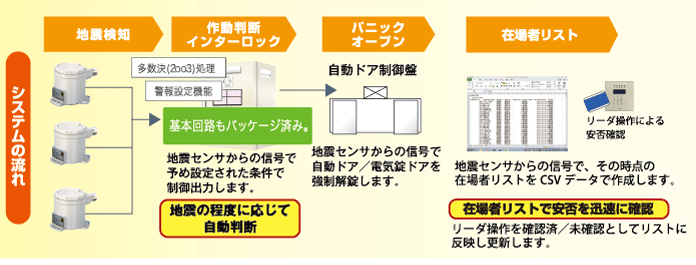

システムの流れフローチャート 被災地の在場状況を本社からでも把握できる
  1. 地震検知
    インテリジェント地震センサ(SES60)
  2. 作業判断インターロック
    地震センサからの信号で予め設定された条件で制御出力。
    地震程度に応じて自動判断
  3. パニックオープン
    自動ドア制御盤。
    地震センサからの信号で、自動ドア/電気錠ドアを強制解錠。
  4. 在場者リスト
    地震センサからの信号で、その時点の在場者リストをCSVデータで作成。

インテリジェント地震検知システム連携

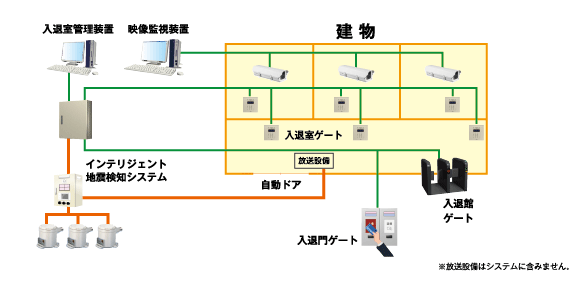

入退室管理/退避確認システムイメージ図

入退室管理/退避確認システムイメージ図


BCP対応入退室管理システムの機能

高信頼な地震検知機能

インテリジェント地震センサ(SES60) 製品写真

インテリジェント地震検知システム

  • インテリジェント地震センサ(SES60)により、予め設定された感震条件で地震を検知します。
  • 最大3台のインテリジエント地震センサにより、多数決による確実な地震検知を行うことができます。
  • 地震検知時には、非常放送を行います。

BCPを支援する入退室管理機能

入退室管理システム 点呼用リーダ イメージ

入退室管理システム

  • 確実な入退室管理を行うことで震災時の在場管理が可能となり、安否確認データとして利用できます。
  • 点呼用リーダを設置することにより、在場者の確認が可能となります。
  • 地震センサと連携してゲート開放(パニックオープン)することにより、避難経路確保と退避を支援します。
  • ネットワーク経由でデータを遠隔地でバックアップすることにより、震災現場でシステム異常になった場合でもデータの可用性が確保できます。

在場者リスト出力機能

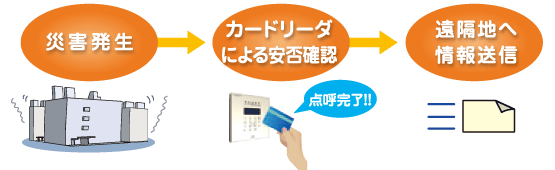

在場者リスト出力機能 運用イメージ
  • 震災時(震災直前)の在場者データを、ネットワーク経由で他事業所または、お客様データセンタ等に転送することができます。
  • 震災現場でシステム異常がおこった場合でも、転送されたデータが利用できるため、データの可用性が確保できます。
  • 他事業所から震災現場の在場者リストを確認できるため、例えば本社で震災現場の在場者をする等安否確認リストとして活用いただけます。

BCP対応入退室管理システムの仕様

インテリジェント地震検知システム

インテリジェン卜で高信頼な検知機能

  • 加速度、計測震度相当値、51値のうちひとつを選択して判断。
  • 波形データから地盤の液状化状況を判定(オプション)
  • 多数決方式により、安全かつ安定な判断が可能
項目 仕様
地震計 1-3台/ システム
地震判定論理回路 多数決判定による(地震計3台設置の場合)
非常敏送出力 3点/ システム(オプションで増設可能)

入退室管理システム savic-ssEZ™ /savic-net™FX2 セキュリティ

BCPを支援する管理機能

  • 入退管理システムによる在場管理、出入管理
  • 地震検知システムによるゲート開放(退避促進)
  • 災害発生時点の在場確認や退避確認
  • 地震信号入力による在場者データ出力機能

※お客様の建物規模に応じてシステムをお選び頂けます。

--- savic-ssEZ savic-net FX2 セキュリティ
登録ユーザー数 30,000人 100,000人
ゲート数 160ゲート 1,200ゲート以上
出入履歴(件数・期間) 400日 100万件/400日
対応力一ド FeliCa、MIFARE、E/eLWISE FeliCa、MIFARE、E/eLWISE

監視カメラシステム(ハイビジョンデジタルカメラシステム)

状況の的確な把握

  • 置災時の現場の映像の把握
  • 入退路にカメラを設置することで退避の確認
  • アラーム連動による特定場所のフォーカス機能

※ご要望に応じたカメラシステムをご提案いたします。

項目 仕様
映像入出力 最大64ch入力、ハイビジョンデジタル出力、アナログ出力
解像度 Full HD画像(1920x960)
圧縮方式/フレームレート JPEG/MPEG-4/H.264/最大30fps
HDD容量/パックアップ 最大54TB増設可能/RAID 5.6対応(ホットプラグ対応)
制御入出力端子 アラーム入力(外部接点)/出力端子あり
※SES、savic、savic-net、ssEZはアズピル株式会社の商標です。
※FeliCaはソニー株式会社の登録商標です。
※MIFAREはNXPセミコンダクターズ社の登録商標です.
※ELWISEは日本電信電話株式会社の登録商標です。
※eLWISEはエヌ・テイ・テイ・コミュニケーションズ株式会社の登録商標です。
※掲載されている製品、及び会社名は各社の商標または登録商標です。
