多变量模型预测控制

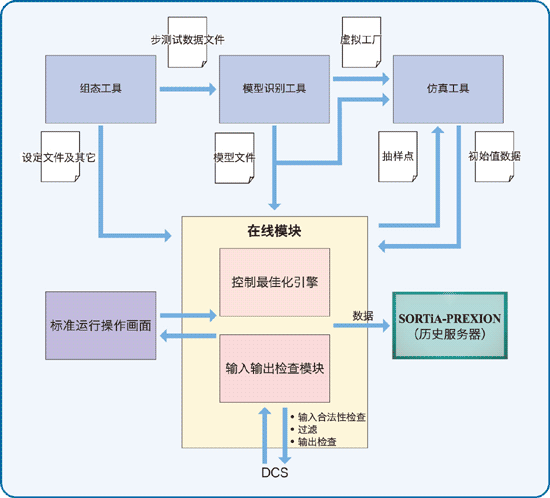

由离线设计工具、在线模块、标准运行操作画面构成。

离线设计工具

模型识别工具
是基于步测试数据进行监视、构建控制器使用的模型的工具。

仿真工具
是在线模块使用的模型及用虚拟工厂进行仿真的工具。
主要用于决定调整的初始值、控制器的动作解析等。

组态工具
是为了生成用于自动生成在线模块位号的设定文件等、提高工程作业效率的工具。

控制・最佳化引擎
执行最佳化控制运算的引擎。

输入输出检查模块
具有对CV的上下限异常、变化率异常、冻结错误等执行输入校验检查的功能、执行滤波处理的功能及对MV进行输出检查的功能。

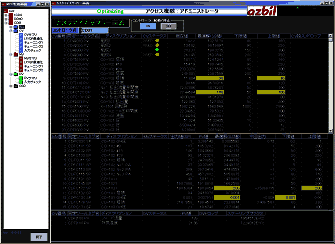

备有用于调整控制强度的滑块，这样可便于调整，也可用于作为性能的基准。

可把过去指定时间的过程数据及调整信息再度显示在画面上。利用本功能可有效的应用在动作解析。
